Produktdetails:
|
Standard:: | AiSi, ASTM, BS, LÄRM, GB, JIS | Bolzenloch-Durchmesser:: | 22mm 24mm, als Anforderung des Kunden |
---|---|---|---|
Grad:: | Q235/55Q/U71Mn/75V/50Mn/45Mn | Länge: | 6-12m |
Schienen-Messgerät:: | Normales Messgerät | Spezifikation:: | 4kg/m, 8kg/m 12kg/m, 15kg/m, 18kg/m, 22kg/m, 24kg/M, 38-60 |
Markieren: | Bahnstahlschiene 22mm,24mm Eisenbahn-Stahlschiene,Bahnstahlschiene DIN536 |

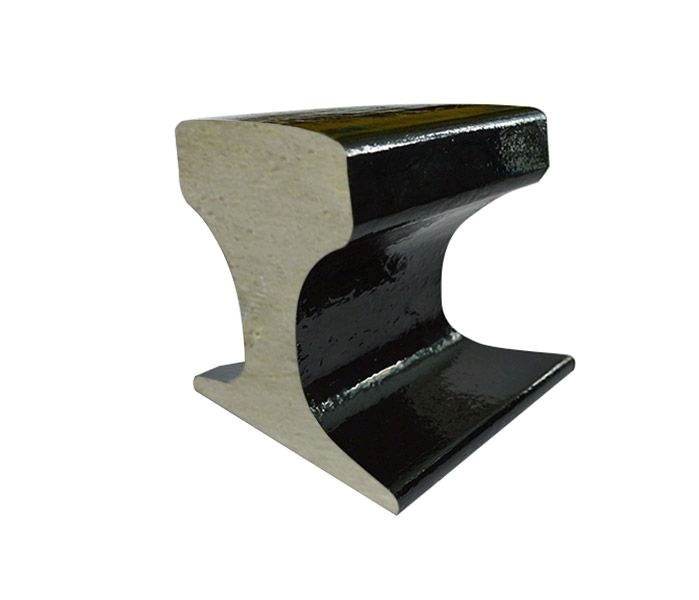

DIN536 Bahnstahlschiene A150 für Bolzenloch-Durchmesser des Kran-22mm 24mm
Einleitung DIN536 der Bahnstahlschiene A150 für Bolzenloch-Durchmesser des Kran-22mm 24mm
Kingrail stellt eine am Ort verstärkte und verhärtete Kanalschiene zur Verfügung, die dem technischen Feld von Eisenbahnen gehört. Sie schließt eine integral gebildete Schienenunterseite, eine Schienentaille, einen Laufschienekopf, eine Schienenlippe und eine Schienenseitenschutznut, die zwischen dem Laufschienekopf und der Schienenlippe vereinbart wird ein, und die Oberfläche des Laufschienekopfes ist entlang der Längenrichtung der Schiene. Eine erste Bearbeitungsnut wird zur Verfügung gestellt, und eine zweite Bearbeitungsnut wird auf der Rollbahn der Schienenseiten-Schutznut entlang der Längenrichtung der Schiene und die erste Bearbeitungsnut und die zweite Bearbeitungsnutabdeckung die einfachen Löcher auf der Schiene zur Verfügung gestellt. Im Abnutzungsbereich werden die erste Bearbeitungsnut und die zweite Bearbeitungsnut mit haltbarem Zusatzwerkstoff gefüllt, indem man schweißt. Das Gebrauchsmuster hat angemessenen strukturellen Entwurf und niedrige Herstellungskosten, können die Verschleißfestigkeit und die Stärke der Rollbahn der gebogenen Schiene effektiv erhöhen, die Stärke der Schienenschutznut zu verbessern, dadurch sie ausdehnen sie die Nutzungsdauer der Schiene, und gleichzeitig verringern die Laufzeit der Tram auf der gebogenen Straße. Geräusche.
Helle Schiene
Art | Hauptbreite (Millimeter) | Höhe (Millimeter) | Untere Breite | Netz-Stärke (Millimeter) | Theorie-Gewicht (kg/m) | Grad | Länge |
8kg | 25 | 65 | 54 | 7 | 8,42 | Q235B | 6M |
12kg | 38,1 | 69,85 | 69,85 | 7,54 | 12,2 | Q235B/55Q | 6M |
15kg | 42,86 | 79,37 | 79,37 | 8,33 | 15,2 | Q235B/55Q | 8M |
18kg | 40 | 90 | 80 | 10 | 18,6 | Q235B/55Q | 8-9M |
22kg | 50,8 | 93,66 | 93,66 | 10,72 | 22,3 | Q235B/55Q | 7-8-10M |
24kg | 51 | 107 | 92 | 10,9 | 24,46 | Q235B/55Q | 8-10M |
30kg | 60,33 | 107,95 | 107,95 | 12,3 | 30,1 | Q235B/55Q | 10M |
Schwere Schiene
Hauptbreite (Millimeter) | Höhe (Millimeter) | Untere Breite | Netz-Stärke (Millimeter) | Theorie-Gewicht (kg/m) | Grad | Länge | |
P38 | 68 | 134 | 114 | 13 | 38,73 | 45MN/71MN | |
P43 | 70 | 140 | 114 | 14,5 | 44,653 | 45MN/71MN | 12.5M |
P50 | 70 | 152 | 132 | 15,5 | 51,51 | 45MN/71MN | 12.5M |
P60 | 73 | 176 | 150 | 16,5 | 60,64 | U71MN | 25M |
Crane Rail
Hauptbreite (Millimeter) | Höhe (Millimeter) | Untere Breite | Netz-Stärke (Millimeter) | Theorie-Gewicht (kg/m) | Grad | Länge | |
QU70 | 70 | 120 | 120 | 28 | 52,8 | U71MN | 12M |
QU80 | 80 | 130 | 130 | 32 | 63,69 | U71MN | 12M |
QU100 | 100 | 150 | 150 | 38 | 88,96 | U71MN | 12M |
QU120 | 120 | 170 | 170 | 44 | 118,1 | U71MN | 12M |
Spezifikationen | Chemische Zusammensetzung | Mechanische Eigenschaften | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
Zahl | Klassifikation | C | Si | Mangan | P | S | Streckgrenze | Dehnfestigkeit | Verlängerung | |
Strecke | Strecke | Strecke | Maximum. | Maximum. | Min. | Strecke oder Min. | Min. | |||
% | % | % | % | % | N/mm2(kgf/mm2) | % | ||||
AREMA2011 Kapitel 4" Schiene“ |
Standard Stärke |
0.74−0.86 | 0.10−0.60 | 0.75−1.25 | 0,02 | 0,02 | 510 | 983min. | 10 | |
Zwischen Stärke |
0.72−0.82 | 0.10−1.00 | 0.70−1.25 | 0,02 | 0,02 | 552 | 1014min | 8 | ||
Hochfest | 0.74−0.86 | 0.10−0.60 | 0.75−1.25 | 0,02 | 0,02 | 827 | 1179min | 10 | ||
EN13674−2011 | R260 | 0.62−0.80 | 0.15−0.58 | 0.70−1.20 | 0,025 | 0,025 | − | 880min | 10 | |
R350HT | 0.72−0.80 | 0.15−0.58 | 0.70−1.20 | 0,02 | 0,025 | − | 1175min | 9 | ||
IRS T12−2009 | GR1080 | 0.60−0.80 | 0.10−0.50 | 0.80−1.30 | 0,03 | 0,03 | 460 | 1080min. | 10 | |
UIC860−R | GR900A | 0.60−0.80 | 0.10−0.50 | 0.80−1.30 | 0,04 | 0,04 | − | 880-1030 | 10 | |
JIS E1101−2001 |
Standard Schiene |
37A | 0.55−0.70 | 0.15−0.35 | 0.60−0.90 | 0,045 | 0,05 | − | 690min. (70) | 9 |
40N | 0.63−0.75 | 0.15−0.30 | 0.70−1.10 | 0,03 | 0,025 | 800min. (82) | 10 | |||
50N | ||||||||||
60 | ||||||||||
JIS E1120−2007 |
HH340 HH370 |
0.72−0.82 | 0.10−0.55 | 0.70−1.10 | 0,03 | 0,02 | − | 1080(110) | 8 | |
0.10−0.65 | 0.80−1.20 | 1130(115) |
