1600mm 1676mm Schienenstrang-Messausrüstung, Digital-Spurweite-Legierungs-Material

1600mm 1676mm Schienenstrang-Messausrüstung, Digital-Spurweite-Legierungs-Material

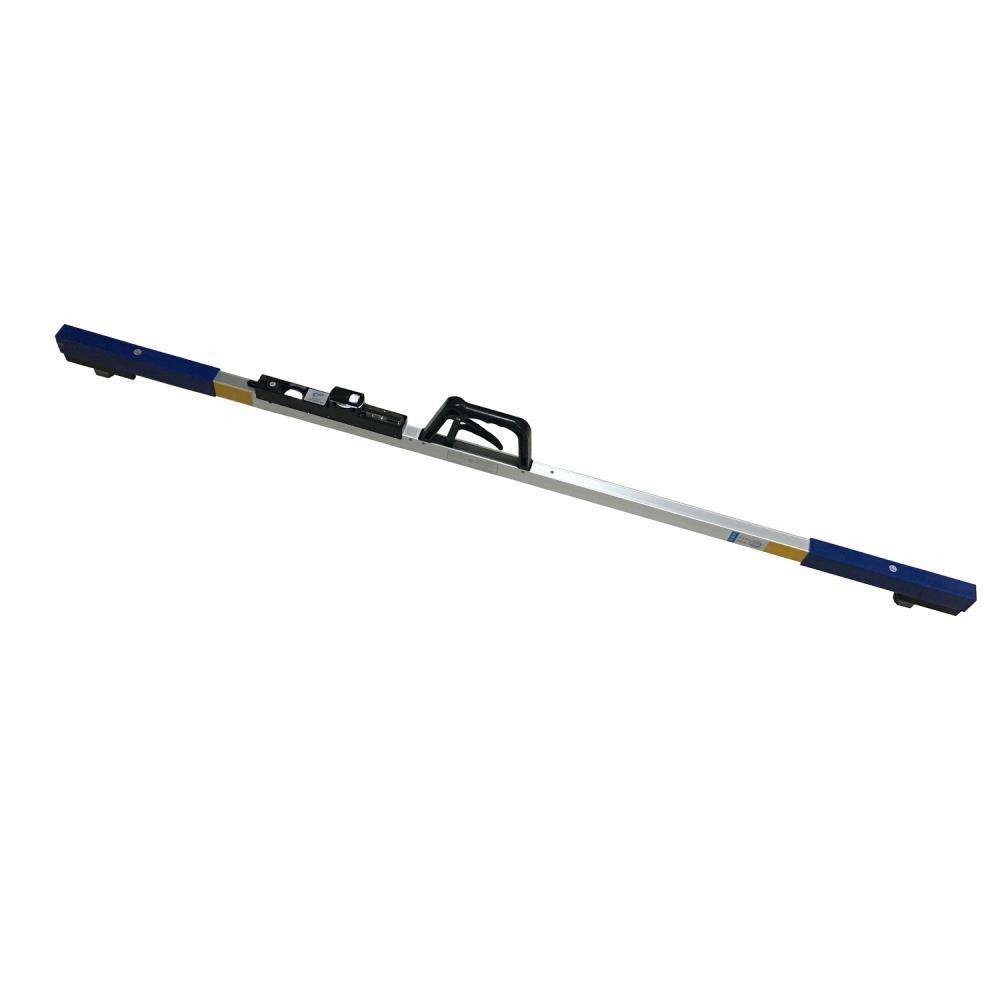

1600mm 1676mm Rail Track Measuring Equipment , Digital Track Gauge Alloy Material
1600mm 1676mm Schienenstrang-Messausrüstung, Digital-Spurweite-Legierungs-Material 1600mm 1676mm Schienenstrang-Messausrüstung, Digital-Spurweite-Legierungs-Material 1600mm 1676mm Schienenstrang-Messausrüstung, Digital-Spurweite-Legierungs-Material 1600mm 1676mm Schienenstrang-Messausrüstung, Digital-Spurweite-Legierungs-Material 1600mm 1676mm Schienenstrang-Messausrüstung, Digital-Spurweite-Legierungs-Material 1600mm 1676mm Schienenstrang-Messausrüstung, Digital-Spurweite-Legierungs-Material

Großes Bild :  1600mm 1676mm Schienenstrang-Messausrüstung, Digital-Spurweite-Legierungs-Material

Produktdetails:
Herkunftsort: CHINA
Markenname: kingrail
Zertifizierung: CB, ce, EMC, RoHS SABER
Modellnummer: Analoge Spurweite
Zahlung und Versand AGB:
Min Bestellmenge: 1PC
Preis: 650

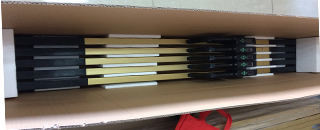

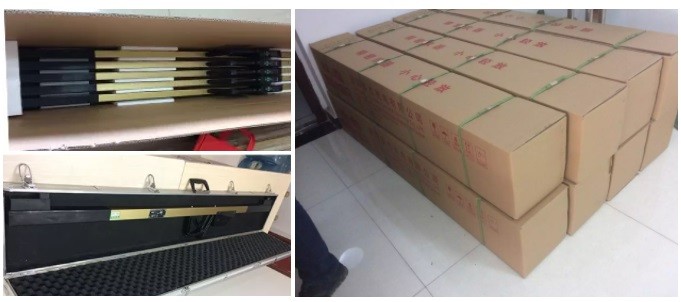

Verpackung Informationen: Standardexportverpackung oder gemäß des Kundenantrags
Lieferzeit: 1-30 Werktage
Zahlungsbedingungen: L/C, D/A, D/P, T/T, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 50000PCS

1600mm 1676mm Schienenstrang-Messausrüstung, Digital-Spurweite-Legierungs-Material

Beschreibung
Art: Bahn-Wartung, Bahnmaß-Bahninspektion Material:: Aluminiumlegierung, Aluminiumlegierung
Aufladezeit:: 12 Stunden Arbeitszeit: 60 Stunden
Anwendungsfunktion:: -40℃~ +60℃ Batterie: Libatterie 3000mah
Markieren:

1676mm Schienenstrang-Messausrüstung

,

1600mm Schienenstrang-Messausrüstung

,

Legierungs-Digital-Spurweite

Einleitung von 600mm, 750mm, 762mm, 900mm, 1000mm, 1067mm, 1435mm 1520mm, 1600mm, 1676mm digitale Spurweite

Der Messgerätmachthaber ist ein spezielles Messgerät, das benutzt wird, um das Messgerät zwischen den zwei Stahlschienen der Bahnlinie zu messen. Die Eigenschaft des Schienenmessgeräts ist, dass die Machthaberstange aus einer hölzernen Machthaberstange und einer Metallmachthaberstange durch einen faltenden Mechanismus verfasst wird, und die zwei Machthaber bilden einen zusammengesetzten Stangenmachthaber.
Der Messgerätmachthaber ist ein Schmalspurbahn-Entdeckungsgerät. Seine Struktur besteht einem Machthaberkörper, einem Skalamachthaber und aus einem freien Rahmen auf dem Machthaberkörper. Der Machthaberkörper ist eine Duplexprofilstruktur, in Form eines Vierkantrohrs. Er verlängert äußerliches und es gibt einen Schlitz in der inneren Seite der Außenkante. Fügen Sie die Edelstahlskala in den Schlitz, ein und regeln Sie sie dann mit einem Stift am Ende. Es gibt einen freien Rahmen mitten in dem Skalakörper. Es gibt die Anpassungsbolzen, die auf der Seitenplatte geregelt werden, sind die Querplatte und der Messkopf am Ende des Machthaberkörpers installiert, und der ganze Messgerätmachthaber hat eine T-förmige Struktur.

Eigentum von 600mm, 750mm, 762mm, 900mm, 1000mm, 1067mm, 1435mm1520mm, 1600mm, 1676mm digitale Spurweite

Die Funktion des Messgeräts
Im Hinblick auf das Maßimplementierungsverfahren des Messgerätmessgeräts, werden die Funktionen des Messgerätmessgeräts in zwei Teile unterteilt: eins ist das seitliche Längenmaß, einschließlich das Messgerät, das Prüfintervall und hinteren den Schutzabstand. Diese drei Parameter werden und gegenseitig einschränkend zusammengehangen. Entsprechend der Getriebemethode des gegenwärtigen Wertes erhöht sich der Messfehler allmählich vom Messgerät auf das Prüfintervall und dann auf den Abstand des hinteren Schutzes; das zweite ist die vertikale Höhenmessung, einschließlich horizontales und Superhoch, da die statischen geometrischen Parameter der Linie, die zwei im Wesentlichen in der Bedeutung unterschiedlich sind, das horizontale gehört der Kategorie der geometrischen Toleranz (Äquivalent zum Parallelismus oder zur Neigung), und der Superelevation gehört der Kategorie der Maßtoleranz (mit dem Vormaß zwischen den zwei Schienen der Linie). Es hängt mit dem Höhenunterschied) zusammen. Für den Messgerätmachthaber wird es nicht vom Maßprinzip und -Messverfahren unterschieden. Es wird im Allgemeinen geglaubt, dass das Niveau auf den kleinen Superelevation (einschließlich nullsuperelevation) sich bezieht, und manchmal werden die Ausdrücke der zwei austauschbar verwendet. Dieses ist, weil in der Linie Maß, der Geradeabschnitt sich hauptsächlich auf das Niveau konzentriert, und der Kurvenabschnitt konzentriert hauptsächlich sich auf den Superelevation, und er wird durch die gleiche messende Einheit mit dem gleichen Messgerät verwirklicht, das die Illusion der Einheit (oder der Wiederholung) der Terminologie schafft.
Die Bedeutung des Messgeräts
Messgerät, Niveau und Superelevation sind die grundlegenden geometrischen Parameter von Bahnlinien, und ihr Pro - und - Betrug hängt direkt mit der laufenden Sicherheit von Bahnzügen zusammen. Als wichtiges Eisenbahn-spezifisches Messgerät, das eine direkte technische Basis für Linie Wartung und Bau bietet, wird der Bahnmessgerätmachthaber hauptsächlich für statisches Maß dieser geometrischen Parameter benutzt. Die Ultrahochmaßergebnisse verwirklichen indirekt das Maß der Verzerrung (allgemein bekannt als „Dreieckgrube“) [1].
Mit der Verbesserung von den technischen Anforderungen von Bahnlinien, besonders beschleunigen Sie Rekonstruktion von vorhandenen Linien und die ununterbrochene Beschleunigung des Bauprozesses der Standleitungen des Passagiers, zwecks die stabilen und hohen technischen Anforderungen des Messgerätmessgeräts und die tägliche Überprüfungsqualität des Messgerätmessgeräts sicherzustellen, verstärken das Messgerät, das es mehr und mehr notwendig ist, den Alltagsgebrauch des Machthabers zu handhaben.
Klimaanpassungsfähigkeit der Spurweite
Die Arbeitsbedingungen des Messgerätmessgeräts sind sehr schlecht. Um die Bedingungen des Gebrauches zu erfüllen, sollten die folgenden Fragen im Entwurf des Messgerätmessgeräts auch beachtet werden: (1) sollten Messgerätmessgeräte des Grades 0 und 1 das Messgerät, das Prüfintervall und hinteren den Schutzabstand beschäftigen. Der Anzeigenwert wird automatisch entsprechend der tatsächlichen umgebenden Temperatur kompensiert und korrigiert; (2) sollten die Anzeigenwertvariabilität, die Anzeigedauer, die Funktionsspannung und die Batteriekapazität des digitalen Messgerätmessgeräts der tatsächlichen Situation auf Standort angepasst werden; (3) in der hohen Temperatur, sollten niedrige Temperatur, konstante Feuchtigkeit und Hitze, elektromagnetische Kompatibilität, Regen und andere Normalbedingungen in der Lage sein, normalerweise zu arbeiten; (4) kann anormalen widrigen Umständen wie Tropfen, Erschütterung widerstehen; (5) garantieren, dass unter häufigen austauschenden Arbeitsbedingungen, die Messgerätstruktur und die Maßleistung es, stetig zu halten sein sollten. Diese Anforderungen, ist es notwendig, klare Anforderungen in den relevanten Standards zu machen. Was andere spezielle Anforderungen anbetrifft von spezifischen Benutzern, können sie im Kauf und im Verkaufsvertrag vereinbart werden.
Tägliche Wartung und Wartung des Messgerätmessgeräts
Zusätzlich zur normalen Wartung sollten die folgenden 4 Punkte besondere Aufmerksamkeit auf gelenkt werden.
(1) nachdem der Messgerätmessgerätkalibrierer mit Drehmomentschlüssel die Kalibrierungsarbeit abschließt, sollte die bewegliche Sonde des Messgeräts auf die passende Position justiert werden, und die Drehmomentschlüsselsonde sollte vollständig freigegeben werden, damit die Unruhe des Drehmomentschlüssels vollständig in der Position ist. unstressed Zustand.
(2) nachdem die Überprüfungsarbeit abgeschlossen ist, sollte das Arbeitsmessgerät für Lagerung vertikal gehangen werden. Wenn das Messgerät horizontal gesetzt wird, sollte die Selbstgewichtsdeformation betrachtet werden, und eine angemessene Stützposition sollte vorgewählt werden.
(3) die Wahl der Stützposition. Das Messgerät ist eine schlanke Stange, und der tatsächliche Wert seiner Länge (1435±0.20) Millimeter wird verwendet. Deshalb sollte die Bezier-Punktunterstützung in der Auswahl der Stützposition d.h. die Stützposition a=0.2203L benutzt werden. In der Formel ist a die Stützposition, Millimeter; L ist die Länge des Messgeräts, Millimeter.
(4) für den Kalibrierer unter Verwendung des Digitalanzeigenmachthabers, wenn der Digitalanzeigenmachthaber für Inspektion auseinandergebaut wird, wird das Digitalanzeigenmeter und der Machthaber nicht auseinandergebaut, aber sollte als Ganzes auseinandergebaut werden, um den Verlust des Grenzstückes zu vermeiden. Kurz gesagt sollte das Maßpersonal die Prüfungen im Prüfprozess ausschließlich einführen, gewissenhaft führt die Operationsverfahren durch, standardisiert die Füllung der Überprüfungsaufzeichnungen und legt richtig das Überprüfungszertifikat vor, um das genaue und zuverlässige Getriebe des Wertes [2] sicherzustellen.
Analyse und Redigieren des technischen Zustandes des Messgerätmessgeräts
Beschränkungen von traditionellen Messgeräten
Der Genauigkeitsindex des traditionellen mechanischen Messgerätmessgeräts wird durch die Struktur des Messgerätmessgeräts, die Nutzungsbedingungen, das Maßtechnologieniveau des Benutzers, das Herstellungsniveau und andere Faktoren beeinflußt und eingeschränkt, obgleich die Maßleistung die relevanten Standards und die Bedingungen von metrologischen technischen Regelungen bei Zimmertemperatur erfüllen kann, aber unter anderen Umweltbedingungen, es nicht völlig garantiert werden kann, dass die relevanten Bedingungen noch erfüllt werden. Zur Zeit der allgemein verwendete Aluminiummachthaberkörper (Licht im Gewicht, passend für unter Versuchsbedingungen hand-Einpersonentragen), weil sein Längenausdehnungskoeffizient zu dem von Lagerschwellen ziemlich unterschiedlich ist, ist er durch die umgebende Temperatur des Gebrauches offensichtlich betroffen. Wenn es eine Temperaturdifferenz gibt (20°C), die Expansion und Kontraktionsmenge des Messgerätmessgeräts ist größer als die Expansions- und Kontraktionsmenge der Lagerschwelle (die Expansions- und Kontraktionsmenge der Lagerschwelle ist mit der Expansions- und Kontraktionsmenge des wheelset der Lokomotive und des Fahrzeugs in Einklang), damit der angezeigte Wert des Messgeräts der selbe wie der tatsächliche Messgerätwert bei dieser Temperatur ist. Inkonsequent, mit dem Ergebnis des zusätzlichen Anzeigefehlers. In den Bereichen mit rauen Betriebsumgebungen, erreicht der tatsächliche Messgerätfehler sogar 0.8-1mm. Dieser Effekt scheint, für den Managementwert (+4-2mm) der Linie Wartung in der Vergangenheit weniger bedeutend zu sein, aber für die Schreibzeile Managementwert (+4-2mm) ±2mm), besonders der Managementwert der schotterlosen Bahn (±1mm), ist es notwendig, genügend Aufmerksamkeit auf diesen Einfluss und seine Beseitigungsmaßnahmen zu lenken. Wegen der Beschränkung des Messverfahrens, der Gebrauchszustände, des Produktionsverfahrens, der Kosten und anderer Faktoren, kann das Ultrahochmessgerät des Messgerätmessgeräts die Bedingung des zulässigen Fehlers von ±1.3mm für den super-en-hoh Anzeichenwert von verschiedenen mechanischen Messgerätmessgeräten nur zur Zeit erfüllen. Der unregelmäßige Gebrauch und die Operation des Messgerätmessgeräts (wie Positionierung und Ablesen) ist auch die Ursache von großen Messfehlern während des Gebrauches.
Technische hauptsächlicheigenschaften des neuen Messgerätmessgeräts
Die Geburt des Digitalanzeigenmessgeräts hat eine neue Weise erschlossen, die oben genannten Probleme zu lösen, die hauptsächlich in den folgenden Aspekten reflektiert wird: Zuerst wird das Niveau und Ultrahochdie maßgenauigkeit erheblich verbessert, um die Ultrahochmaßbedingungen der Geschwindigkeit-Erhöhung von Linien zu erfüllen; Beseitigen Sie automatisch den zusätzlichen Fehler der umgebenden Temperatur auf dem Messgerätmaß, und verbessern Sie die Genauigkeit des Messgerätmaßes; drittens kann es den Hardware-Ersatz oder die Wartung der Messgerätsonde unter normaler Abnutzung verwirklichen und verbessert die Gebrauchsleistungsfähigkeits- und -nutzungsdauer des Messgerätmessgeräts.
digitales Messgerät
Einleitung
Digital-Messgeräte zeigen Maßergebnisse in der digitalen Form an und vollständig beseitigen Sichtfehler und geschätzte Lesungen zwischen Linien.
Wegen der manuellen Auswahl von messenden Punkten anstelle des ununterbrochenen Maßes, von Unzuverlässigkeit der Maßergebnisse, die durch externe Faktoren wie Schienenblitz verursacht werden, von Ölverschmutzung, von Rost und von ungleichen Schienenschweißungen wird vermieden.
Dieses Produkt wird in 600 Art, 900 Art, Art 1435 unterteilt.
Temperaturspanne
-30°C zu +60°C.
Wenn gebräuchlich, zeigt gerade, Presse der Netzschalterknopf, das Instrument die Maßergebnisse sofort ohne irgendein Training an.
Das rote lichtemittierende digitale Rohr zeigt die Maßergebnisse an, ist die Lesung bequem, sind die Daten klar und intuitiv
Der Betreiber kann alle Maßdaten offenbar sehen von einem Anzeigenfenster, ohne vorbei zu verbiegen, das besonders vorstehend ist, wenn das Instrument im niedrigen Umgebungslicht, nachts, in Notsituationen und in den Tunnels benutzt wird.
Arbeits-Leistungsfähigkeit
Das digitale Messgerätmessgerät schließt automatisch das Maß aller Daten ab und vollständig beseitigt den Bedarf, unten zu verbiegen, um das Gradrad zu justieren, richtet die Nullstellung der waagerecht ausgerichteten Blase, Blick auf die Ultrahochskala aus und korrigiert dann die Linie von der Lupe, wenn es das mechanische Messgerätmessgerät verwendet. Das langwierige Operationsverfahren des Betrachtens der Messgerätskala von der Spitze verringert die Arbeitsintensität des Betreibers, verkürzt die Maßzeit und verbessert die Operations-Leistungsfähigkeit. Gerademaß erhöht die Leistungsfähigkeit um 40%, erhöht Kurvenmaß die Leistungsfähigkeit um 60%, und das Kurvenmaß im Tunnel erhöht die Leistungsfähigkeit durch mehr als Doppeltes.
Der nationale Standard vereinbart, dass der Machthaber ein starkes Prüfmittel ist, und der Inspektionszeitraum ist drei Monate. Es gibt 11 Inspektionseinzelteile für einen Machthaber. Unter diesen 11 Aufgaben wird die zeitraubendste und mühsamste Arbeit hauptsächlich auf den mechanischen Markierungsmechanismus konzentriert. Reparatur und Ersatz, einschließlich den Ersatz der Sondenabnutzung den Standard, die Markierung der Messgerätskala, die Markierung des Skalarades, die Behandlung der Lupe, die verwischt wird, die Reparatur der mechanischen Rotation des Skalarades, das unbeugsam ist, und die Anpassung der Korrektheit der Nullstellung von der waagerecht ausgerichteten Blase übersteigend, ETC…. Da diese Arbeiten durch mechanischen Verschleiß und Deformation verursacht werden, sind Wartung und Überprüfung sehr schwierig. Der digitale Messgerätmachthaber annulliert vollständig den mechanischen gravierenden messenden Mechanismus, also wird die Wartung und die Überprüfungsarbeit groß verringert, und 11 Überprüfungsaufgaben werden bis 7. zur Zeit verringert, dauert es nur 5 Minuten, um einen digitalen Messgerätmachthaber zu kalibrieren, und die Arbeits-Leistungsfähigkeit wird bis zum fast 40%. Zeiten verbessert.
Weil der digitale Messgerätmachthaber vollständig den mechanischen gravierenden messenden Mechanismus annulliert. Deshalb werden die Kosten des Ersetzens von Teilen des messenden Mechanismus des mechanischen Fadenkreuzes vollständig beseitigt.

Produkt Paramenters
Modell (1435mm)
GJC-JG0
GJC-JG1
Spurweite (Millimeter)
1410-1470
1410-1470
Messgerätschienenprüflehre (Millimeter)
1381-1401
1381-1401
Geländergesichtsmessgerät (Millimeter)
1338-1358
1338-1358
Superelevationsmessbereich
-185~+185
-185~+185
Superelevationsabteilungswert
0,05
0,1
Spurweiteabteilungswert
0,01
0,01
Maximaler Anzeigefehler der Spurweite
±0.25
±0.25
Superelevationsfehler
±0.3
±0.45
Anwendungsbahnstrecke
Bahngeschwindigkeit weniger als 350km/h
Bahngeschwindigkeit weniger als 250km/h
Fertigen Sie besonders an
wir haben auch Modell für Schmalspur 600mm 900mm 1067mm und Modell für Breitspur 1520mm 1600mm 1676mm für wählen.
Vorteile von 600mm, 750mm, 762mm, 900mm, 1000mm, 1067mm, 1435mm1520mm, 1600mm, 1676mm digitale Spurweite



* 1 große OLED-Anzeige: besonders passend für Tag draußen und dunkle Nacht
* schnelle Operation der Kalibrierung 2: einfacher Maßprozeß
* Batterie der großen Kapazität 3: lange Bereitschaftszeit
* 4 genaue digitale Maße: halten Sie Langzeitstabilität
* Ausgleich der Temperatur 5: Betriebstemperatur ist -30~+55℃
* 6 Isolierentwurf
* Anti-elektromagnetische Störung 7
* 8 wasserdicht: konnte im regnerischen Tag verwenden
* Sparfunktion mit 9 Energien: keine Operation innerhalb 15 Minuten, das System schließt automatisch.
* 10 Bluetooth-Datenübertragung und MessApp-Software Funktion (Wahl)
* 11On-demand fertigte Versorgung besonders an
* Funktion der Lesungs12automatic
